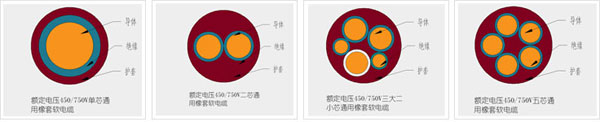

額定電壓450/750V及以下橡皮絕緣軟電纜（通用橡套軟電纜）
本產品適用于交流額定電壓450/750V及以下家用電器、電動工具和各種移動式電器設備的銅芯橡皮絕緣橡皮護套軟電纜。
公司可按照國家標準GN5013-1997，JB8735-1998和用戶要求進行設計和生產。
1、 產品型號、名稱和主要用途
|
型 號 |
名 稱 |
主要用途 |
|
YQ、YQW |
輕型橡套軟電纜 |
用于輕型移動電器設備和工具 |
|
YZ、YZW |
中型橡套軟電纜 |
用于各種移動電器設備和工具 |
|
245IEC53(YZ) |
普通強度橡套軟線 |
|
245IEC57(YZW) |
普通氯丁或其它相當?shù)暮铣蓮椥泽w橡套軟線 |
|
YC、YCW |
重型橡套軟電線 |
用于各種移動電器設備，能承受較大的機械外力 |
|
245IEC66(YCW) |
重型氯丁或其他相當?shù)暮铣蓮椥泽w橡套軟電線 |
2、產品規格范圍
|
型號 |
額定電壓V |
芯數 |
標稱截面范圍 |
|
YQ、YQW |
300/300 |
2\3 |
0.3-0.5 |
|
YZ、YZW |
300/500 |
2、3、4、5 |
4-6 |
|
4（三大一小） |
1.5-6 |
|
6 |
0.75-6 |
|
YC |
450/750 |
1 |
1.5-400 |
|
2 |
1.5-95 |
|
3、4 |
1.5-150 |
|
5 |
1.5-25 |
|
4（三大一小） |
2.5-150 |
|
YCW |
450/750 |
2 |
35-95 |
|
3 |
120-150 |
|
4(三大一小) |
2.5-150 |
|
245IEC53(YZ) |
300/500 |
2、3、4、5 |
0.75-2.5 |
|
245IEC53(YZW) |
300/500 |
2、3、4、5 |
0.75-2.5 |
|
245IEC66(YCW) |
450/750 |
1 |
1.5-400 |
|
2 |
1-25 |
|
3 |
1-95 |
|
4 |
1-150 |
|
5 |
1-25 |
3、 主要性能指標及運行、敷設要求
⑴誠聘電纜室溫下能經受2000V5min交流電壓試驗
⑵20℃時絕緣線芯間的絕緣電阻符合以下規定：
35mm2及以下者不小于50MΩ·km
50-150mm2者不小于30 MΩ·km
185-400 mm2者不小于20 MΩ·km
⑶線芯長期允許工作溫度不超過65℃ |
